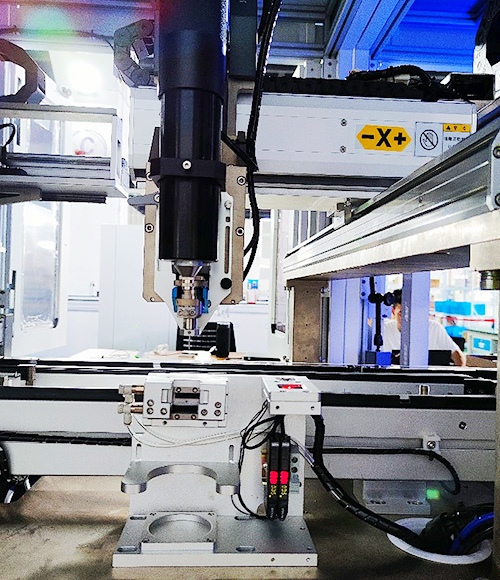

專為非標自動化集成開發，強大的點膠輔助模塊。
懸臂式結構，能滿更大的行程與更大產品的點膠作業
●功能強 ●配置豐富●擴展性強 ●可連MES系統
為完美點膠效果而開發的強大功能模塊
CCD引導系統，鐳射測高系統，針對產品位置和高度偏差補正的基礎上，可對應曲面的產品，實現追跡測高點膠，實現真正的3維補正。
全功能自動對針系統，根絕針頭類型可選光纖對針模塊和對刀儀輔助模塊。
針頭自動清潔系統，配備廢膠杯和擦膠模塊，可設定定時排膠和擦針，可根據膠水實際使用狀況設置排膠和擦膠頻率。
液位檢測系統，適配30CC,300CC,壓盤泵的供料方式，可設定軟件界面報警提醒。
自動稱重系統，機臺可設定稱重次數自動讀取稱重數據，并自帶CPK計算工具，同時可設定膠量波動超出設定范圍后自動補償點膠量，實現點膠的閉環控制。（僅適用落地式和在線式方案）
| 技術參數 | |
| 型號 | 定制 |
| 平臺結構 | 懸臂式/龍門式 |
| 工作范圍 | 定制 |
| 外觀尺寸 | 定制 |
| Z軸負載 | 10kg |
| 最大空移速度 | X/Y800,Z200 mm/s |
| 傳動方式 | 伺服馬達+研磨絲桿 |
| 最大加速度 | 0.7G |
| 重復定位精度 | ±0.015 |
| 視覺相機 | 德國高清數字?jǐn)z像頭 |
| 光源 | LED紅/藍/白色光源，同軸光源 |
| 選配模塊 | 鐳射測高模塊，自動稱重模塊，光纖對針模塊，自動擦膠排膠模塊 |
| 操作系統 | Win7以上 |
| 控制系統 | 自主開發 |
| 輸入電壓 | AC220V 50/60Hz 2kw |
| 輸入氣壓 | 0.5-0.8Mpa |
| 工作環境 | 相對濕度20-90％，溫度0-40℃ |

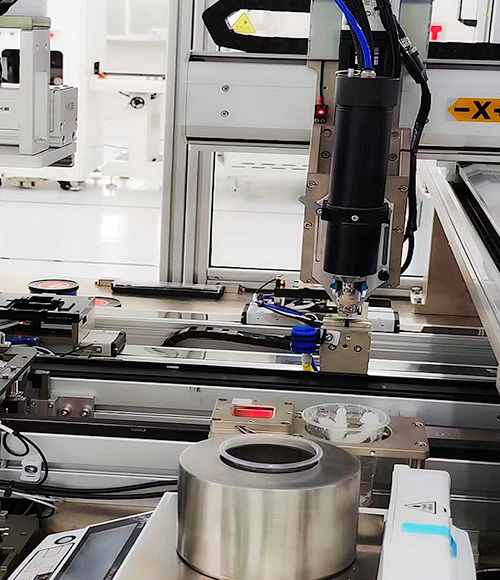

自動稱重
點膠過程中可以定時自動稱重并判斷打膠量的精準度
精確控制單點膠量，超出偏差范圍后報警
高精密稱重傳感器，稱重精度0.1mg

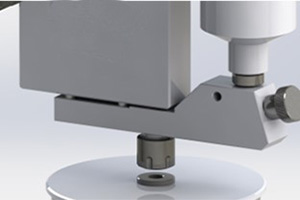

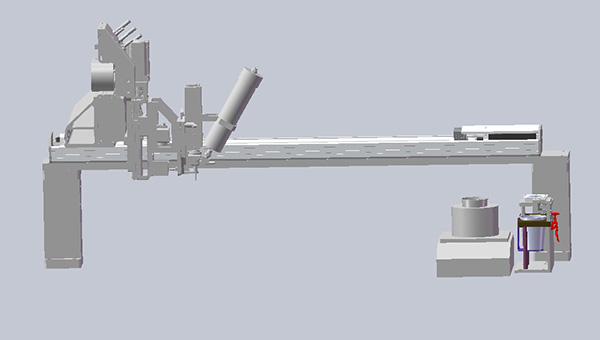

針頭校準
更換針頭后自動校準針頭位置減少調試時間與調試過程保證針頭位置一致性適用于垂直針頭、精準點膠應用、針頭或針筒頻繁更換的場合

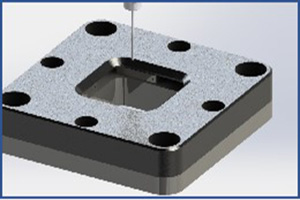

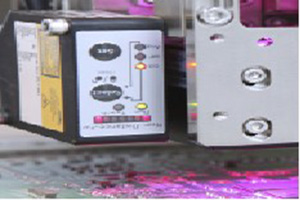

激光測高
自動檢測產品與針頭間的高度，根據產品高度信息自動匹配針頭高度軌跡防止刮傷產品及點膠不良，保證點膠一致性

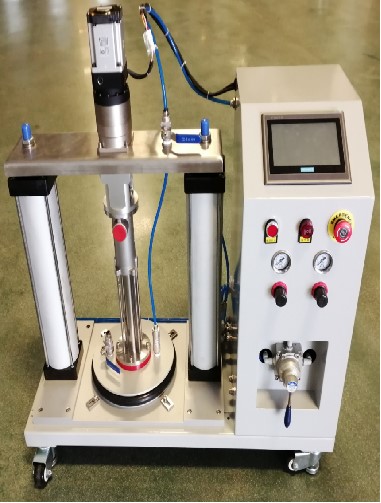

適用汽車行業大膠量自動化的點膠作業
電機帶動轉子螺桿在定子型腔內繞軸線作行星回轉，將螺桿與定子間形成的密閉腔內膠水沿轉子螺紋線連續地、均勻地而且容積恒定地排出。
| 技術參數 | |
| 輸入氣壓 | 0.5-0.6Mpa |
| 適用膠水黏度 | 1000-500000cps |
| 使用膠水包裝 | 5加侖錐形桶/直通包裝 |
| 驅動方式 | 伺服電機+行星減速機 |
| 泵體流量 | 1.8cc / 5cc / 15cc |
| 最大轉速 | 80轉/min |
| 出口最大壓力 | 20-30bar |
| 缺料報警 | 磁感應傳感器 |
| 驅動通訊 | 開關信號 |
| 重復點膠精度 | ±2％ |
| 輸入電壓 | AC220V 50-60HZ |
| 最大功率 | 450W |
| 外形尺寸 | 360x230x860mm |

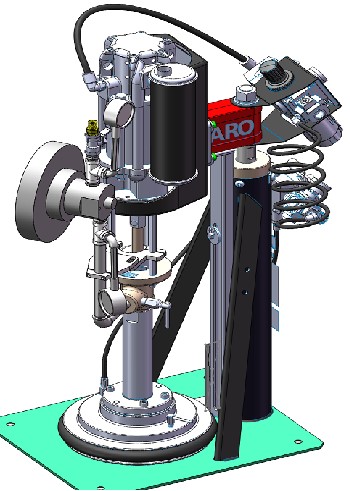

更高的壓力比，有43:1/46:1/65:1
可輸送從低粘度到高粘度的各類液體，適用于5加侖、55加侖包裝的各類膠水
更大的出口壓力，最大壓力可達400Bar,更適合超高粘度膠水的應用
配備專用穩壓器使用，減少換向壓力脈動，點膠效果更好
適合各璃膠、硅酮膠、RTV膠、導熱凝膠、導熱硅脂等各類中高粘度的液體輸送
| 技術參數 | |
| 輸入氣壓 | 0.5-1Mpa |
| 適用膠水黏度 | 1000-1000000cps |
| 使用膠水包裝 | 5GAL/55GAL |
| 驅動方式 | 氣動馬達 |
| 壓力比 | 43:1/46:1/65:1 |
| 出口壓力 | 0-300bar |
| 最大循環次數 | 60times/min |
| 單次循環排量 | 0.2L |
| 最大流量 | 12.3L/min |

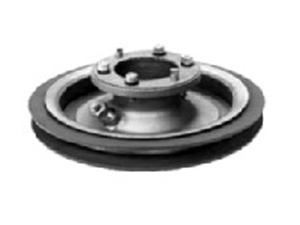

壓盤組件
唇式單層壓盤，唇式雙層壓盤、環形壓盤
30萬粘推薦單層壓盤
30-50萬粘度推薦雙層壓盤
50-100萬粘度推薦環形壓盤

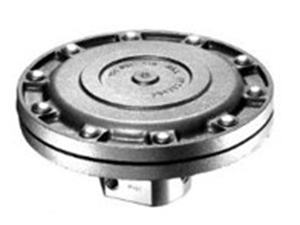

機械式穩壓器
消除換向脈動，穩定壓力
將流體壓力消減到合適的壓力
機械式調壓，范圍28-86bar，69-207bar

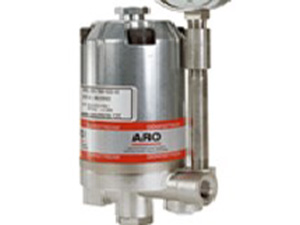

遙控型穩壓器
消除換向脈動，穩定壓力
使用氣壓可遠程控制所需的流體壓力
壓力調節范圍廣，單型號調壓范圍28-345bar
